カウンタ回路(1)

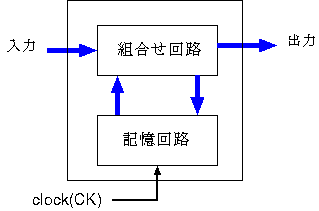

順序回路の基本構成
クロック信号に同期して動作する順序回路を同期式順序回路と呼ぶ
クロック信号に同期しない順序回路を
非同期式順序回路
と呼ぶ
JKフリップフロップの動作（復習）
JKフリップフロップ
を用いてSRフリップフロップ，
Dフリップフロップ
，
Tフリップフロップ
などを構成することができる．
JKフリップフロップの入力と状態の遷移
JKフリップフロップの真理値表
入力
状態の変化
J
n
K
n
Q
n
→ Q
n+1
0
-
0 → 0
1
-
0 → 1
-
0
1 → 1
-
1
1 → 0
カウンタ回路
同期式8進カウンタ回路 →
フリップフロップの応用例
同期式5進カウンタ回路 →
5進カウンタの設計
演習問題
JKフリップフロップ(JK-FF)による同期8進カウンタを もとに，次の手順で6カウンタを作成する． 設問に答えよ．
