Dフリップフロップの記号

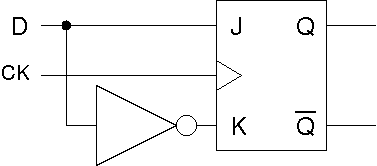

JKフリップフロップで構成したDフリップフロップ
| 入力 | 出力 | |
|---|---|---|
| J | K | Q |
| 0 | 0 | 変化しない(保持) |
| 1 | 0 | Q=1(セット) |
| 0 | 1 | Q=0(リセット) |
| 1 | 1 | 反転 |
上の回路では，J = D, K = D であるから
| D | J | K | Q |
|---|---|---|---|
| 1 | 1 | 0 | Q=1 (セット) |
| 0 | 0 | 1 | Q=0 (リセット) |
- 入力がD=0の状態でクロックパルスが入力されると Q=0 が出力される
- 入力がD=1の状態でクロックパルスが入力されると Q=1 が出力される
タイムチャート（タイミングチャート）
