フリップフロップの応用例

シフトレジスタ

Dフリップフロップを用いたシフトレジスタ

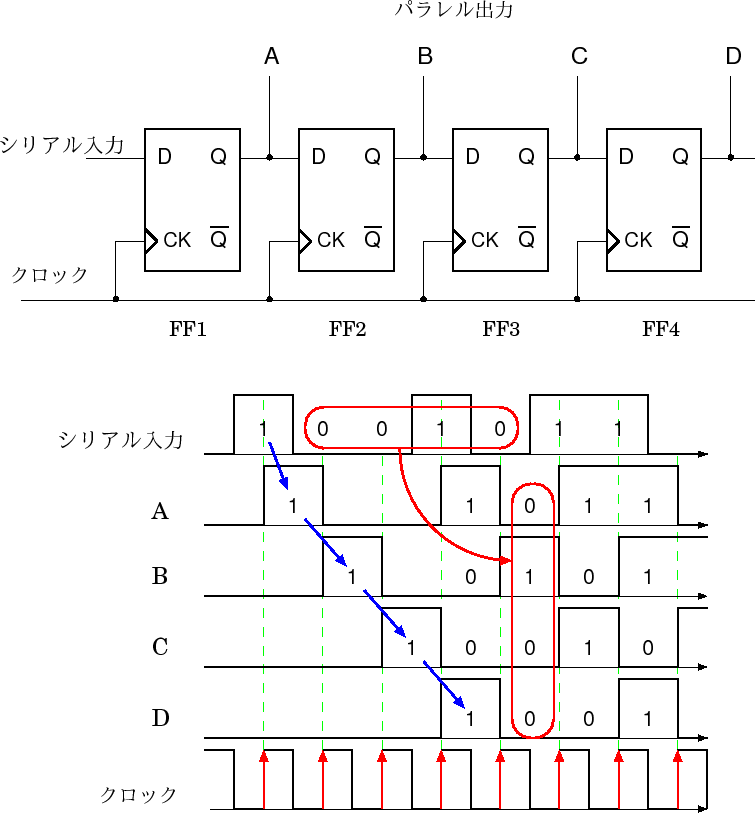

Dフリップフロップで構成したシフトレジスタを下図に示す.

カウンタ

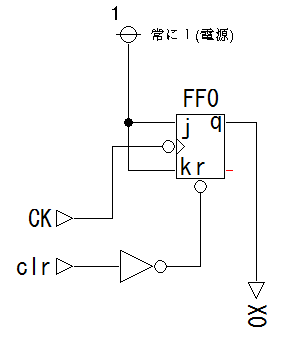

3ビットカウンタ回路

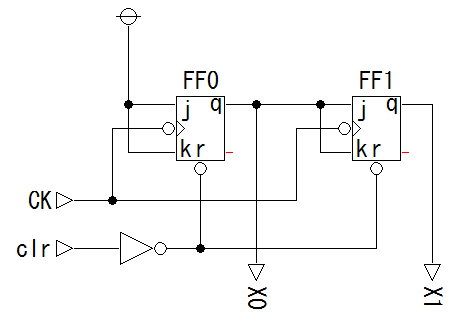

3ビットカウンタ回路

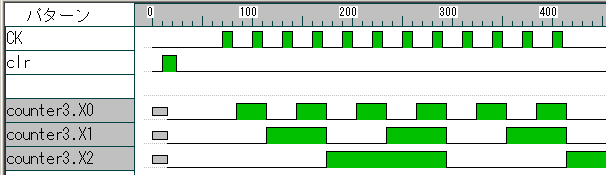

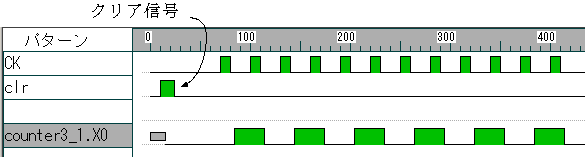

3ビットカウンタ回路のタイミングチャート

動作原理

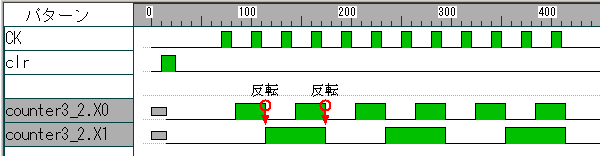

上の回路は,クロックパルスが入力するたびに,その立ち下がりで, (X2, X2, X0)が,

    000 → 001 → 010 → 011 → 100 → 101 → 110 → 111 → 000 → 001 → ...

と順に変化し,8進アップカウンタとして動作している.


演習問題

[1] 2ビットシフトレジスタ回路(図11.9)

  1. 入力Xが与えられた場合の出力Q0, Q1 の時間的変化
  2. タイミングチャートの作成

[2] 2ビット同期式カウンタ回路(図11.11)

  1. タイミングチャートの作成

[3] 4ビット同期式カウンタ回路(図11.13)

  1. タイミングチャートの作成


理解度のチェック
