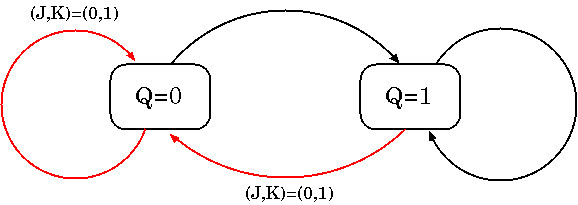

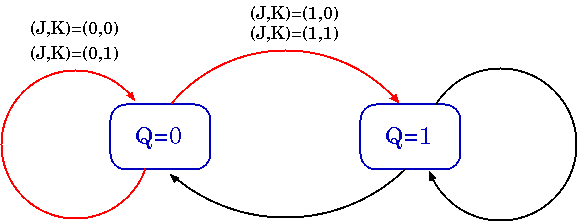

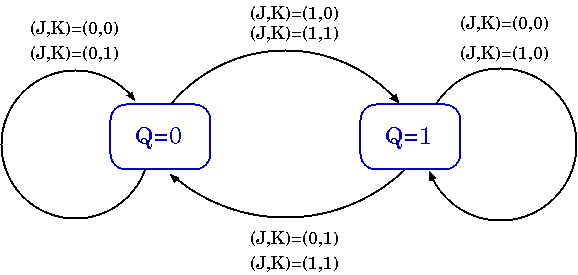

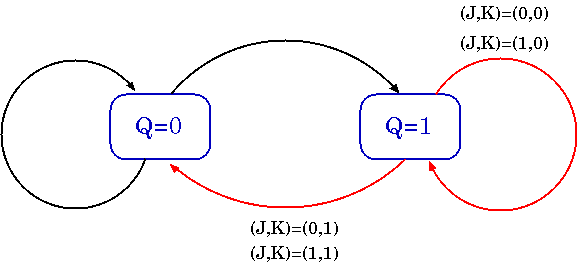

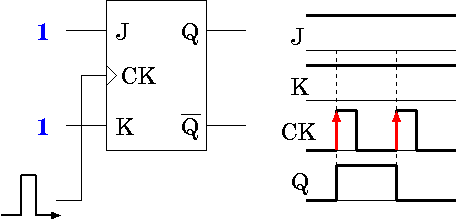

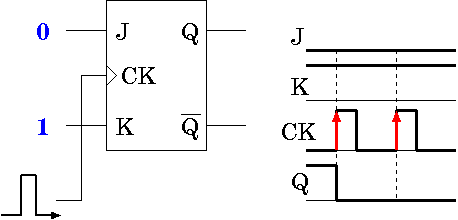

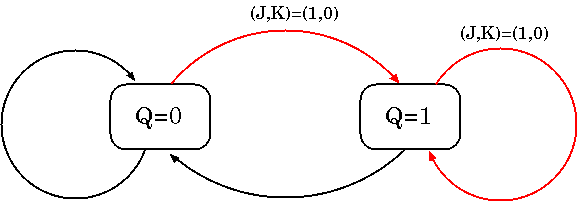

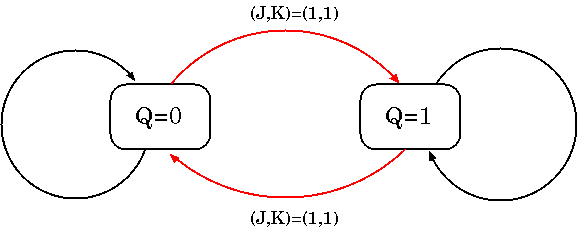

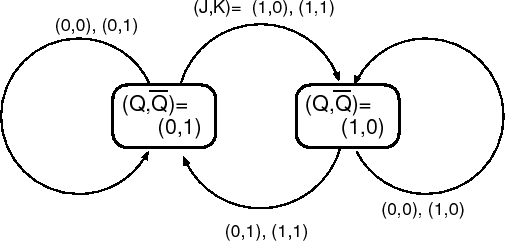

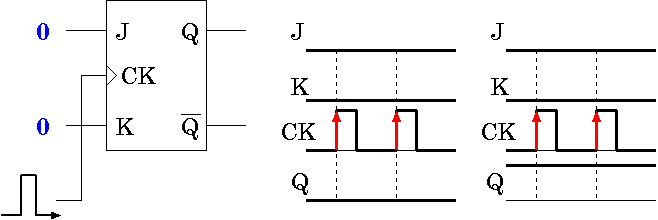

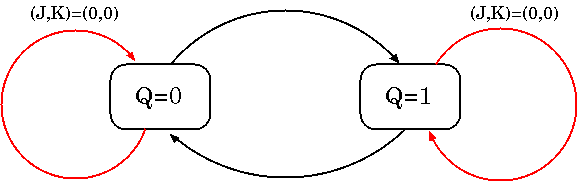

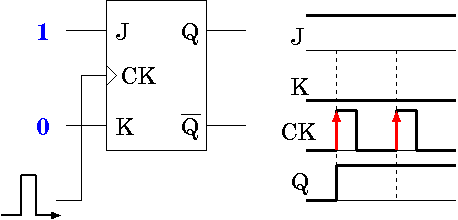

JKフリップフロップは次の動作をする:










| 入力 | 状態の変化 | |
|
|
||
| 0 | - | |
| 1 | - | |
| - | 0 | |
| - | 1 | |
同期式8進カウンタをベースに5進カウンタを構成する
|
|
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

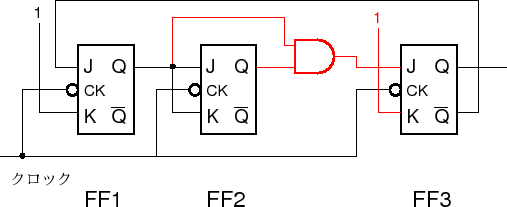

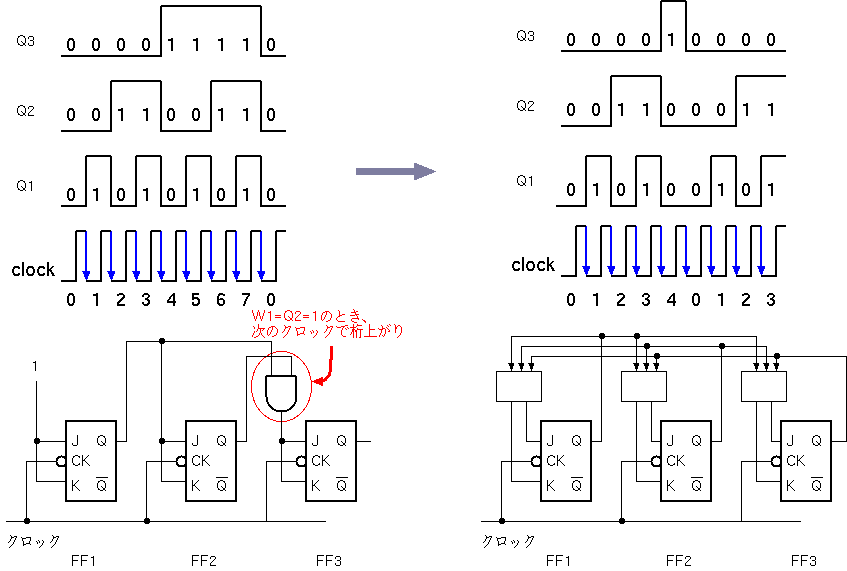

8進カウンタ回路と5進カウンタ回路
Q3=1の場合にリセット
変更の必要なし
Q3=1の場合にリセット
(0,0,0) → (0,1,0) → (0,1,1) → (1,0,0) → (0,0,0) → ... と動作する5進カウンタ回路を設計する.
5進カウンタへの変更
| n | nの状態 | n+1の状態 | ||||
| 0 | 0 | 0 | 0 | 0 | 0 | 1 |
| 1 | 0 | 0 | 1 | 0 | 1 | 0 |
| 2 | 0 | 1 | 0 | 0 | 1 | 1 |
| 3 | 0 | 1 | 1 | 1 | 0 | 0 |
| 4 | 1 | 0 | 0 | 0 | 0 | 0 |
| 5 | 1 | 0 | 1 | x | x | x |
| 6 | 1 | 1 | 0 | x | x | x |
| 7 | 1 | 1 | 1 | x | x | x |
JKフリップフロップの特性 を考慮するとJ1, K1への入力は下表のように定 めることができる.
| nでの状態 | n+1での状態 | (J1, K1) | ||||
|---|---|---|---|---|---|---|
| n | Q3n | Q2n | Q1n | Q1n→Q1n+1 | J1 | K1 |
| 0 | 0 | 0 | 0 | 0→1 | 1 | * |
| 1 | 0 | 0 | 1 | 1→0 | * | 1 |
| 2 | 0 | 1 | 0 | 0→1 | 1 | * |
| 3 | 0 | 1 | 1 | 1→0 | * | 1 |
| 4 | 1 | 0 | 0 | 0→0 | 0 | * |

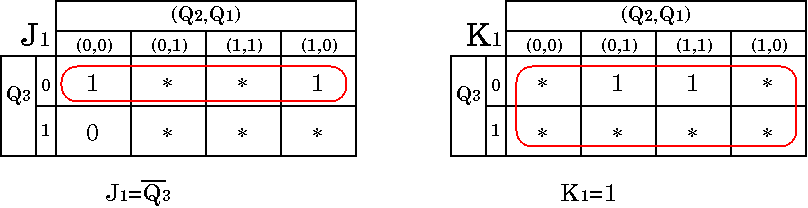

カルノー図
JKフリップフロップの特性 を考慮するとJ3, K3への入力は下表のように定 めることができる.
| nでの状態 | n+1での状態 | (J1, K1) | ||||
|---|---|---|---|---|---|---|
| n | Q3n | Q2n | Q1n | Q3n→Q3n+1 | J3 | K3 |
| 0 | 0 | 0 | 0 | 0→0 | 0 | * |
| 1 | 0 | 0 | 1 | 0→0 | 0 | * |
| 2 | 0 | 1 | 0 | 0→0 | 0 | * |
| 3 | 0 | 1 | 1 | 0→1 | 1 | * |
| 4 | 1 | 0 | 0 | 1→0 | * | 1 |

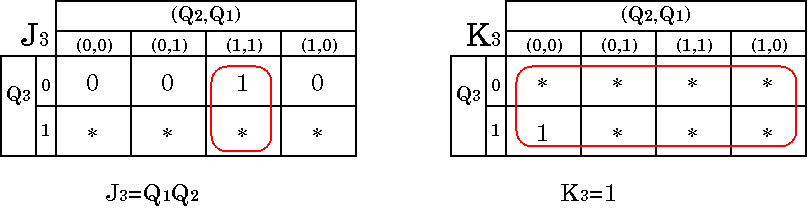

カルノー図
