フリップフロップ

下表に示す特性を持つポジティブエッジ型SRフリップフロップの タイムチャート(図12)に出力P, Qの波形を記入せよ．
ただし，初期値を$Q=1, P=0$ とする．

SRフリップフロップ

$CK$

$S$ $R$

$Q'$ $P'$

0	0
0	1
1	0
1	1

$Q$	$P$
0	1
1	0
使われない

それ以外

$\times$ $\times$

$Q$ $P$

$\times$ : 0でも1でもよい．
$Q$ , $P$ はクロックCKの立上り直前の状態，
$Q'$ , $P'$ はクロックの立ち上がり後の状態を表す．

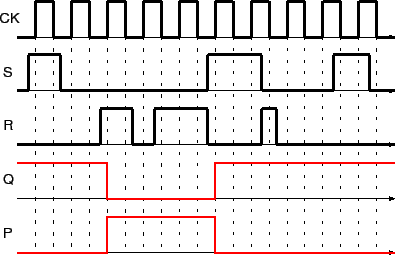

[タイムチャート]

図12 SRフリップフロップのタイムチャート
