フリップフロップ(2)

下表に示す特性を持つポジティブエッジ型JKフリップフロップの タイムチャート(図13)に出力P, Qの波形を記入せよ．
ただし，初期値を$Q=1, P=0$ とする．

JKフリップフロップ

$CK$

$J$ $K$

$Q'$ $P'$

0	0
0	1
1	0
1	1

ホールド
0	1
1	0
トグル

それ以外

$\times$ $\times$

$Q$ $P$

$\times$ : 0でも1でもよい．
$Q$ , $P$ はクロックCKの立上り直前の状態，
$Q'$ , $P'$ はクロックの立ち上がり後の状態を表す．

[タイムチャート]

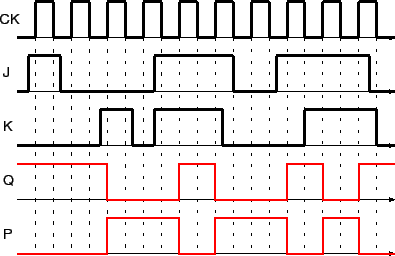

図13 JKフリップフロップのタイムチャート
