未定義項を含む場合

カルノー図，および，入力 A, B, C, D に対する出力 Y の簡単化した論理式を 示せ．

図5 タイムチャート

[解答]

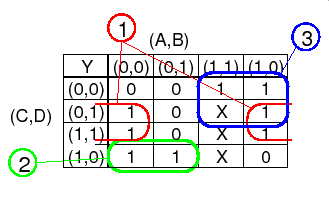

1に着目して，積の和形式に簡単化する

$$Y={\bigcirc\hspace{-1.8ex}\text{1}}\,+{\bigcirc\hspace{-1.8ex}\te... ... =\overline{B}\cdot D+\overline{A}\cdot C\cdot\overline{D}+A\cdot\overline{C}$$

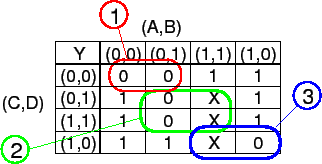

[別解] 0に着目して和の積形式に簡単化する．

$$Y={\bigcirc\hspace{-1.8ex}\text{1}}\,\cdot{\bigcirc\hspace{-1.8ex... ...}\text{3}}\, =(A+C+D)(\overline{B}+\overline{D})(\overline{A}+\overline{C}+D)$$
