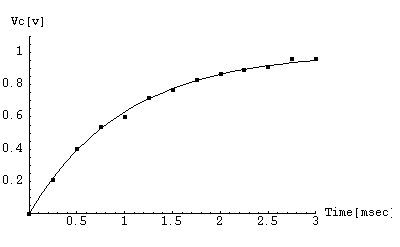

実測データを計算によるグラフと重ねて描く

[Graphics:Images/kato6_gr_23.gif]

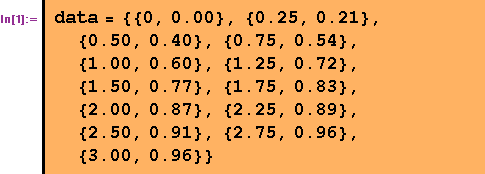

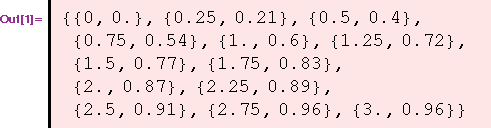

測定データを data として入力する
    (x1,y1), (x2,y2), (x3,y3), ... (xn,yn) の順
[Graphics:Images/kato6_gr_1.gif]
[Graphics:Images/kato6_gr_2.gif]
ListPlot でグラフにする
[Graphics:Images/kato6_gr_3.gif]

[Graphics:Images/kato6_gr_4.gif]

[Graphics:Images/kato6_gr_5.gif]
点の大きさを調節する:  PlotStyle->{PlotSize[サイズ]}
横軸と縦軸の描画範囲も指定する:  PlotRange->{{Xmin,Xmax},{Ymin,Ymax}}
[Graphics:Images/kato6_gr_6.gif]

[Graphics:Images/kato6_gr_7.gif]

[Graphics:Images/kato6_gr_8.gif]
この図を fig1 とする
[Graphics:Images/kato6_gr_9.gif]
[Graphics:Images/kato6_gr_10.gif]
理論値:  式にしたがって図を描く(Plot)
[Graphics:Images/kato6_gr_11.gif]

[Graphics:Images/kato6_gr_12.gif]

[Graphics:Images/kato6_gr_13.gif]

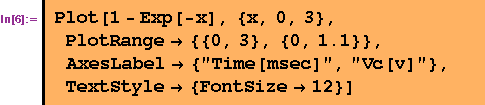

縦軸と横軸の数字の文字サイズを調節する: TextStyle->{FontSize[ポイント数]}
横軸に I[mA], 縦軸に V[v] と書く:   AxesLabel->{"横軸ラベル","縦軸ラベル"}
[Graphics:Images/kato6_gr_14.gif]

[Graphics:Images/kato6_gr_15.gif]

[Graphics:Images/kato6_gr_16.gif]
上の図を fig2 とする
[Graphics:Images/kato6_gr_17.gif]
[Graphics:Images/kato6_gr_18.gif]
 fig1 と fig2 を重ねて描く
[Graphics:Images/kato6_gr_19.gif]

[Graphics:Images/kato6_gr_20.gif]

[Graphics:Images/kato6_gr_21.gif]
 fig2 の縦・横軸ラベルが描かれないので順序を入れ替えて Show する
[Graphics:Images/kato6_gr_22.gif]

[Graphics:Images/kato6_gr_23.gif]

[Graphics:Images/kato6_gr_24.gif]
上の図を Postscript 形式で保存すれば、後で、単独で印刷したり、
文章ファイルに取り込んで印刷することができる。

Postscript形式での保存:
 (1) 図を左クリックする  → 図が枠で囲まれる
 (2) 右クリックする     → メニューが表示される
 (3) edit を選ぶ
 (4) サブメニューより save selection as を選ぶ
 (5) 新しく表示されたメニュー最後の EPS ... を選ぶ
 (6) ファイル名を書き込み OK をクリックする。(ファイル名: 修飾子 .eps を付けること)

      EPS: Encapsulated PostScript(カプセル化されたポストスクリプト)

Mathematica で描いたグラフの保存操作
