和の積形式

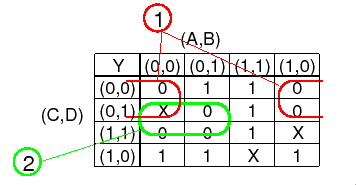

次の未定義項を含むカルノー図から， 和の積形式に簡単化した論理式を求めよ．

$(A,\,B)$

$(C,\,D)$

Y	(0,0)	(0,1)	(1,1)	(1,0)
(0,0)	0	1	1	0
(0,1)	$\times$	0	1	0
(1,1)	0	0	1	$\times$
(1,0)	1	1	$\times$	1

[解答]

$$Y = {{\bigcirc\hspace{-1.8ex}\text{1}}\,} \cdot {{\bigcirc\hspace{-1.8ex}\text{2}}\,} \ =\ (B+C)(A+\overline{D})$$
