与えられた問題をコンピュータにより処理させることで解決使用とする場合に
プログラムを作成する．
このとき，問題を分析し，コンピュータが処理できるように
処理手順(アルゴリズム)を具体化してプログラムのコーディングを行なう．
この問題を分析して，機械的に処理できる手順に具体化するためのツールとして

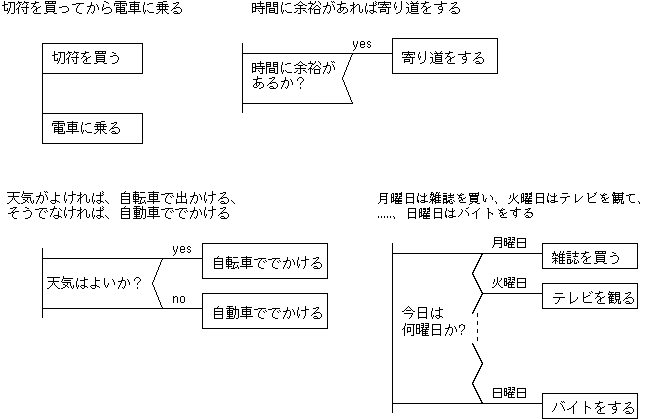

「PAD: Problem Analysis Diagram, 問題分析図」が使用される．

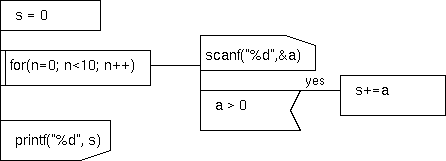

くり返し処理

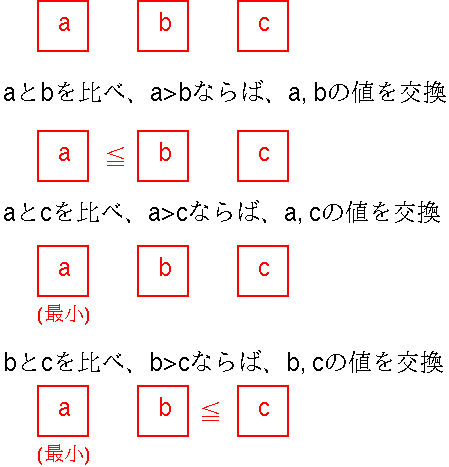

3つの変数 a, b, c に格納されている値を交換して， 小さい順に a, b, c に移し替える．
手順

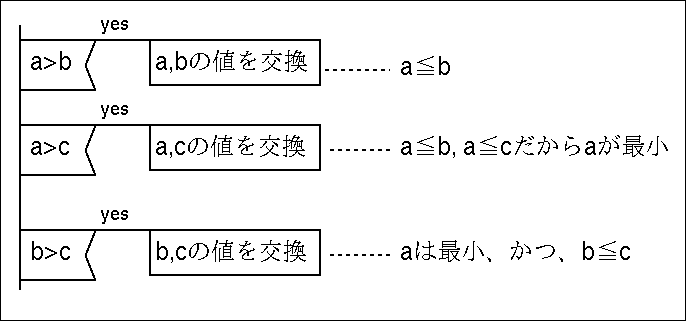

PADによる表現

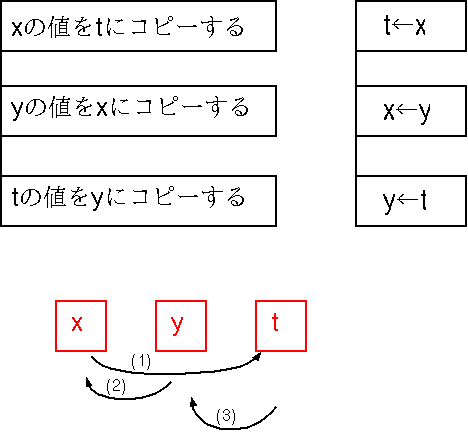

x, y の値を交換する

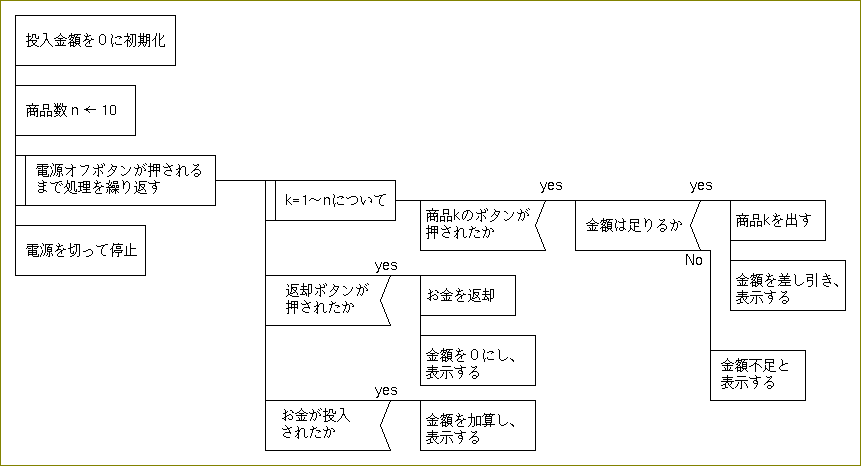

自動販売機の動作
