コンデンサの電流と電圧の関係
単位
電荷
[C]
クーロン
電流
[A]
アンペア
静電容量
[F]
ファラッド

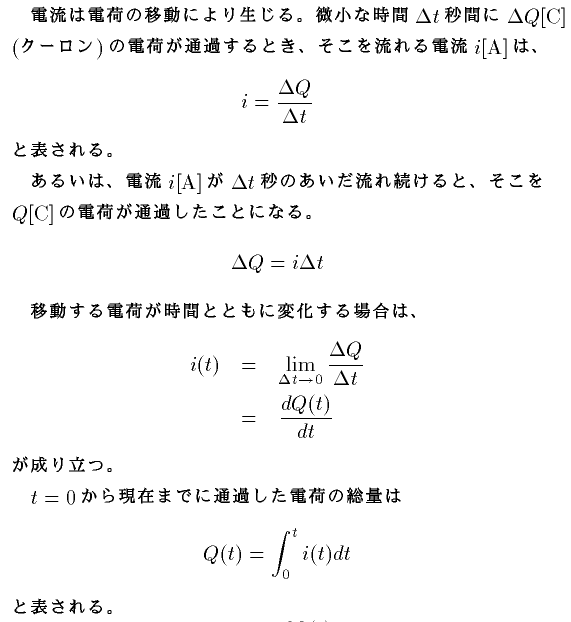

電流と電荷

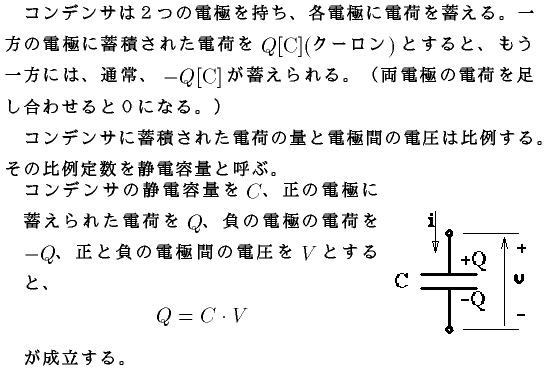

コンデンサの電圧と電荷
Q = C V
コンデンサの電圧と電流
電流と電荷のシミューレーション
電流と電荷
コンデンサの電圧と電荷
コンデンサの電圧と電流
以上より、コンデンサに流れる電流 i と電極間の電圧 v には次の式が成り立つ。
時刻を横軸にして電流と電圧のグラフを描いたとき、 電圧を表す曲線の傾きがその時刻の電流の値に比例する。
また、電流の曲線と横軸でできる領域の面積が電圧に比例する。
電流と電荷のシミューレーション
電流と電荷の時間的変化の様子をシミュレートする。
操作方法
pauase を押すと、実行/停止
reset を押すと、電荷 q=0、電流 i=0 の状態に戻って停止する。
電流の値はバーで変更する。
