- エンコード(encode, 符号化)
- ディジタルデータをデータを一定の規則に従って， 目的に応じた符号に変換すること．
- デコード(decode, 復号化)
- 符号化されたデータをもとのデータに戻すこと．
エンコーダとデコーダの例
(1) エンコーダとデコーダ
- 入力信号を符号化する回路をエンコーダ(encoder, 符号化器)と呼ぶ
- 符号化信号をもとの信号に戻す回路をデコーダ(decoder，復号化器)と呼ぶ
<例1> 2ビット・エンコーダ
- 1が入力された端子の番号を2進数2ビットの信号として出力する
- 0〜3までの4つの入力端子を持ち，出力端子は2つ
- 同時に2つ以上の入力端子に1が入ることはないとする
| 入力 | 出力 | ||||
|---|---|---|---|---|---|
| 0 | 1 | 2 | 3 | 21 | 20 |
| I0 | I1 | I2 | I3 | y1 | y0 |
| 1 | 0 | 0 | 0 | 0 | 0 |
| 0 | 1 | 0 | 0 | 0 | 1 |
| 0 | 0 | 1 | 0 | 1 | 0 |
| 0 | 0 | 0 | 1 | 1 | 1 |
上の真理地表より，次のように論理式が求まる．
y1 = I2 + I3
y0 = I1 + I3
奇数パリティ付き3ビット・エンコーダ
- 1が入力された端子の番号を3ビットの2進信号として出力する
- 0番から7番までの8つの入力端子を持つ
- 1つのパリティ・ビットを含めて，4つの出力端子を持つ
- 同時に2つ以上の端子に1が入力されることはない
| 入力 | 出力 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 22 | 21 | 20 | パリティ |
| I0 | I1 | I2 | I3 | I4 | I5 | I6 | I7 | y2 | y1 | y0 | yp |
| 1 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 1 |
| 0 | 1 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 1 | 0 |
| 0 | 0 | 1 | 0 | 0 | 0 | 0 | 0 | 0 | 1 | 0 | 0 |
| 0 | 0 | 0 | 1 | 0 | 0 | 0 | 0 | 0 | 1 | 1 | 1 |
| 0 | 0 | 0 | 0 | 1 | 0 | 0 | 0 | 1 | 0 | 0 | 0 |
| 0 | 0 | 0 | 0 | 0 | 1 | 0 | 0 | 1 | 0 | 1 | 1 |
| 0 | 0 | 0 | 0 | 0 | 0 | 1 | 0 | 1 | 1 | 0 | 1 |
| 0 | 0 | 0 | 0 | 0 | 0 | 0 | 1 | 1 | 1 | 1 | 0 |
y2 = I4 + I5 + I6 + I7
y1 = I2 + I3 + I6 + I7
y0 = I1 + I3 + I5 + I7
yp = I0 + I3 + I5 + I6
回路図とタイムチャート
 |
 |
|---|

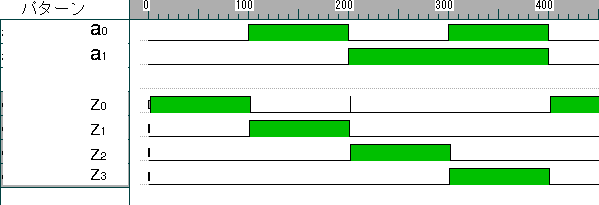

<例2> 2ビット・デコーダ
- 入力と出力の関係（真理値表）
2ビット・デコーダ 入力 出力 21 20 0 1 2 3 a1 a0 z0 z1 z2 z 0 0 1 0 0 0 0 1 0 1 0 0 1 0 0 0 1 0 1 1 0 0 0 1 - 論理式
z0 = a1·a0, z1 = a1·a0, z2 = a1·a0, z3 = a1·a0 - 回路図
(2) マルチプレクサとデマルチプレクサ
- マルチプレクサ
- 複数の入力を１つの信号として出力する多重通信のための機構
どの出力端子へ入力信号を送り出すかは選択信号を用いて決定する
通信路
マルチプレクサ(選択回路)とデマルチプレクサ(分配回路)
マルチプレクサ(選択回路)
複数の入力チャンネルの中から１つを選択する．
マルチプレクサ
2ビット2チャネル・マルチプレクサ
マルチプレクサ
[例] 2ビット2チャネルのマルチプレクサ
2ビット2チャネル・マルチプレクサ
| Sm | 出力 | |
|---|---|---|
| y0 | y1 | |
| 0 | d00 | d01 |
| 1 | d10 | d11 |
[例] 4チャネル2ビット・マルチプレクサ
デマルチプレクサ(分配回路)
マルチプレクサとは逆に，
複数の出力チャネルから１つを選択して，入力信号を出力する．
デマルチプレクサ
2ビット2チャネル・デマルチプレクサ
デマルチプレクサ

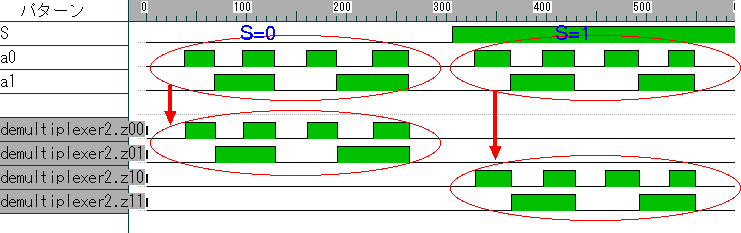

[例] 2ビット2チャネルのデマルチプレクサ
2ビット2チャネル・デマルチプレクサ
| Sm | チャネル0 | チャネル1 | ||
|---|---|---|---|---|
| z00 | z01 | z10 | z11 | |
| 0 | a0 | a1 | 0 | 0 |
| 1 | 0 | 0 | a0 | a1 |
演習問題
[1]〜[4] 教科書p.53
- [5]
-
3ビットの偶数パリティ付き（パリティを加えて合計4ビット）エンコーダを設計
せよ．
続いて，シミュレーションによりその動作を確認せよ．
8入力4出力回路になる - [6]
-
4チャネル1ビットのデマルチプレクサ(
信号線の数: データ入力1，制御信号2，データ出力4)を設計し，
シミュレーションにより操作を確認せよ．
制御線への入力を2進数と解釈し， その数に対応した出力端子(0から3番)へ入力データを送り出すこと．
達成目標
- エンコーダ，デコーダについて説明することができる
- エンコーダ，デコーダを設計することができる
- パリティ付きのエンコーダを設計することができる
- マルチプレクサ，デマルチプレクサを作成し，動作を確認することができる
