損失、放射を伴う導波路

次へ: この文書について... 上へ: 無限周期構造導波路の FD-TD解析 戻る: 無損失導波路

損失、放射を伴う導波路

周期的に配置された損失を持つ誘電体層

$\epsilon_1=1, \sigma_1=0$ , $\epsilon_2=2, \sigma_2=1/(8\eta_0L)$

$\mu_1=\mu_2=1, \ell_1=\ell_2=L/2$

$\includegraphics[scale=0.5]{1998/loss/t.eps}$

時間応答

$\includegraphics[scale=0.5]{1998/loss/f.eps}$

周波応答

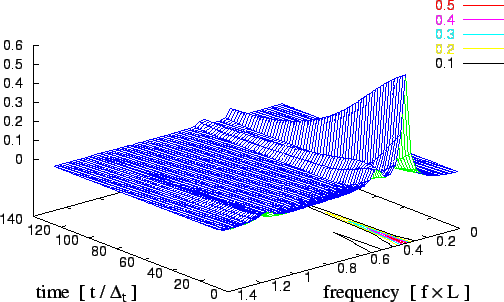

$\includegraphics[scale=1]{1998/loss/wlet-c.eps}$
