TEM線路 奇励振

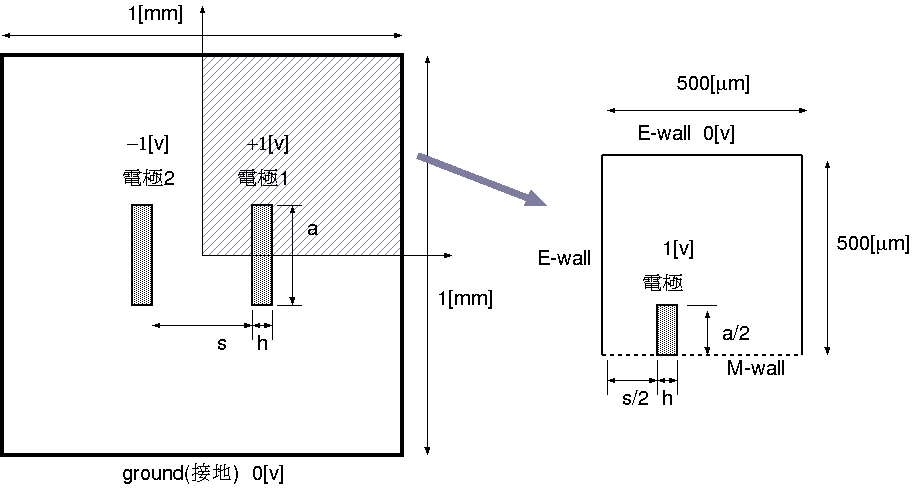

[図]  伝送線路の断面図 (odd mode)

1. 断面形状の設定とメッシュ生成
   1. 偶励振ファイルを編集して，奇励振の場合の断面形状を作成する
   2. 作成した奇励振ファイルから有限要素法メッシュを生成する

2. 有限要素法解析
3. 静電エネルギ計算
   シミュレーションにより得られた静電エネルギ値 E=1.590015E-11 より，以下のようにして，奇モードの特性インピーダンス Zodd の値 104.9[Ω]が求まる．

   • 全エネルギ： 4E
   • 特性インピーダンス： Zodd = v²/(2×c×4E) = 104.9[Ω]
   • ただし，v=2[v]であり，c(=3×10⁸[m/sec])は光速を表す
