計算精度の確認
特性インピーダンスの計算精度を確認する.
同軸線路

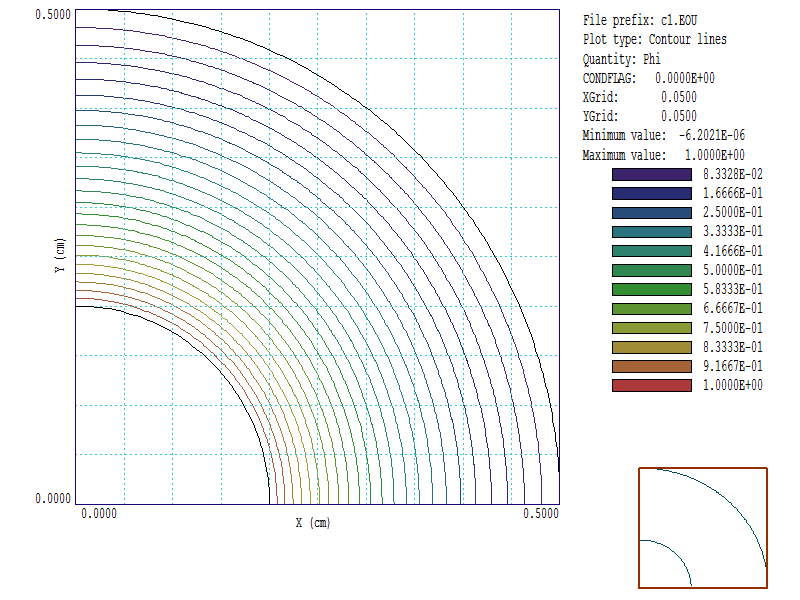

[図] 電位分布
内導体と外導体の半径が,それぞれ,0.2, 0.5 の場合に, シミュレーション結果として 54.94[Ω]が得られた.
このときの厳密解は54.97[Ω]であり,誤差は 0.064% である.
矩形の線路

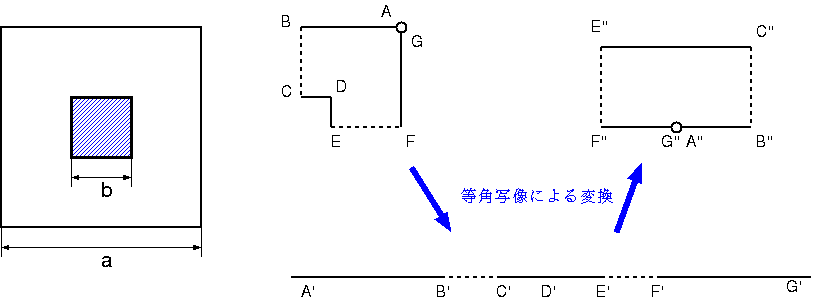

[図] 矩形の2導体線路とその等角写像による変換

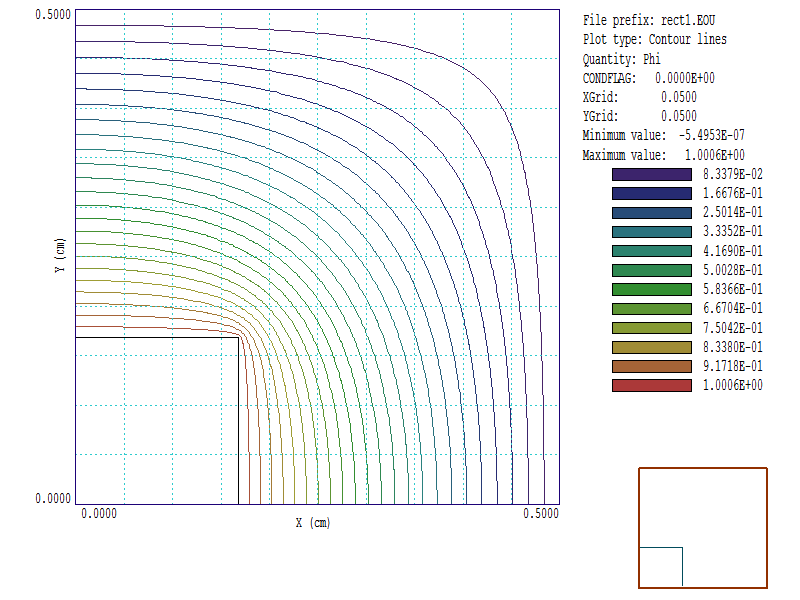

[図] 電位分布
上図において,a=1, b=0.3354 の場合に, シミュレーション結果として 60.3064[Ω]が得られた.
この場合の等角写像を利用した計算値は 60.2798[Ω]であり,誤差は 0.0044% である.
